Подводка и арматура для расширительных баков

0,5–0,7 м

Компактные варианты для случаев, когда расширительный или мембранный бак устанавливается рядом с трубопроводной обвязкой.

0,8–1,0 м

Подводки средней длины дают больше свободы при расположении бака относительно точки подключения.

1,2–1,5 м

Более длинные исполнения применяют, когда расстояние между баком и местом подключения больше. Необходимую длину следует определять по фактической схеме монтажа.

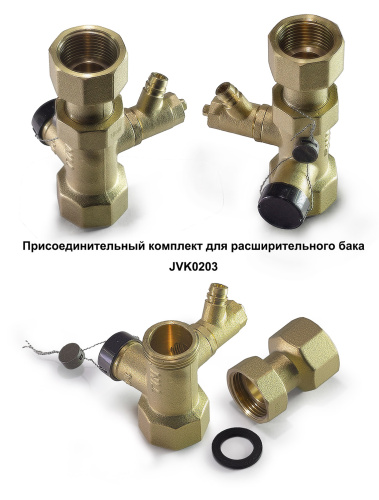

Подключение бака

Присоединительная арматура устанавливается между расширительным баком и системой и обеспечивает предусмотренное резьбовое подключение.

Обслуживание без слива системы

Отсечной клапан позволяет отключить бак от трубопровода для обслуживания или замены без необходимости полностью сливать рабочую среду из системы.

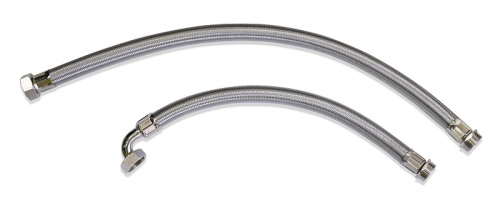

Для гибкой подводки

• присоединительный размер;
• необходимую длину;
• прямое или угловое исполнение;
• тип соединения первого конца;
• тип соединения второго конца;
• рабочие параметры конкретной модели.

Для присоединительной арматуры

• назначение изделия;
• размер резьбы;
• совместимость со штуцером бака;
• возможность отсечения бака;
• схему дальнейшего подключения.

Неправильный размер резьбы

Подводка может подходить по длине, но не соответствовать размеру штуцера бака или ответного соединения трубопровода.

Не проверить окончания подводки

Накидная гайка и штуцер требуют разных ответных соединений. Конфигурацию обоих концов необходимо определить заранее.

Покупать слишком короткую подводку

Длина должна позволять подключить бак без чрезмерного натяжения и неудобного расположения гибкого участка.

Путать отсечную арматуру с защитной

Клапан для отключения расширительного бака решает задачу обслуживания и не выполняет функцию защиты системы от избыточного давления.
