Крестовины для полипропиленовых труб

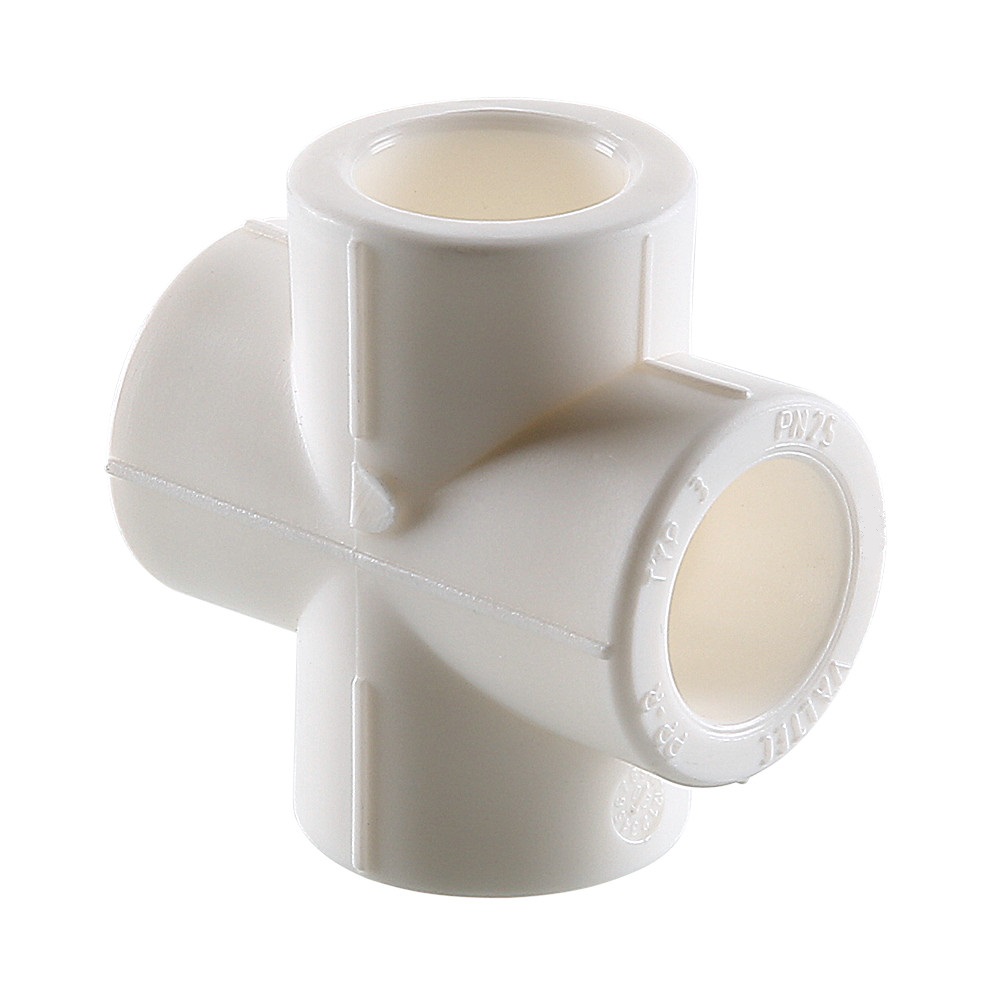

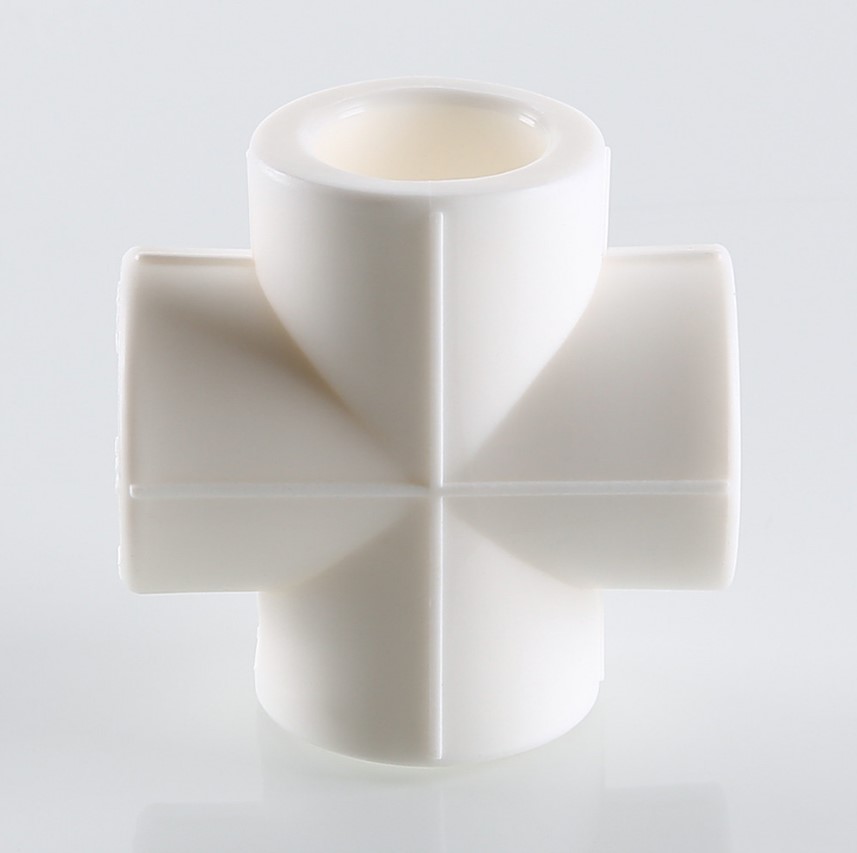

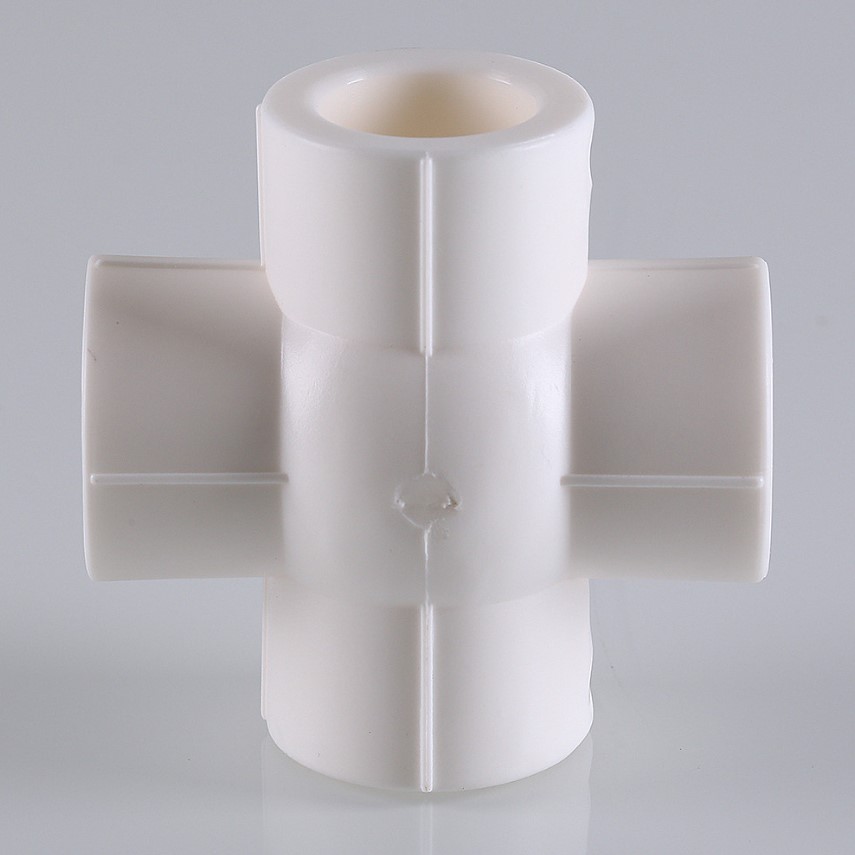

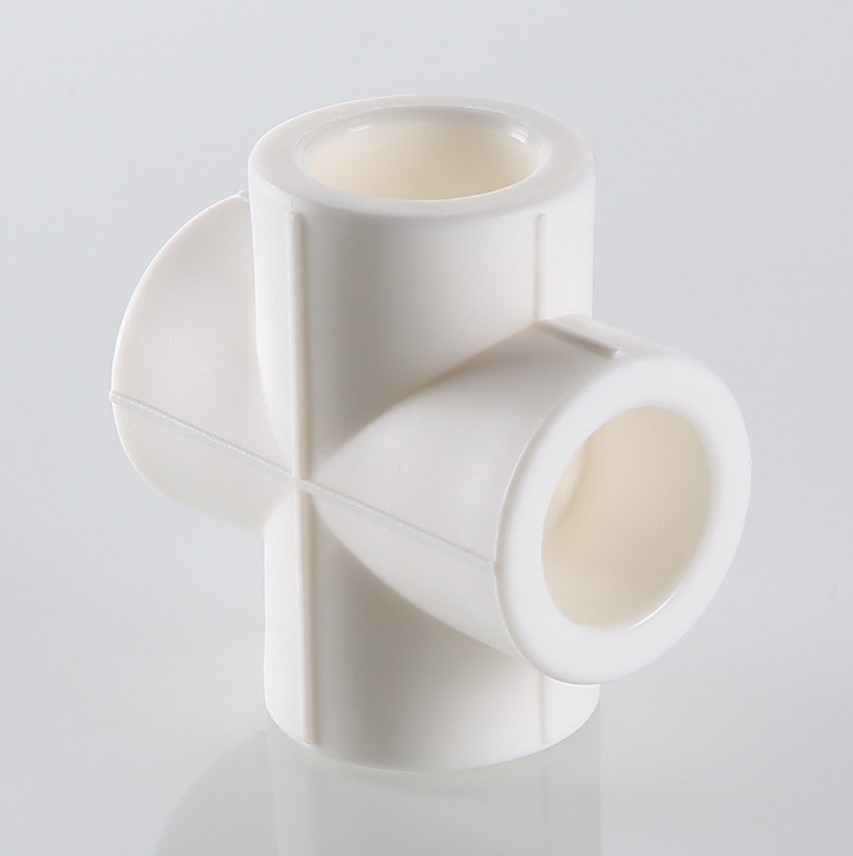

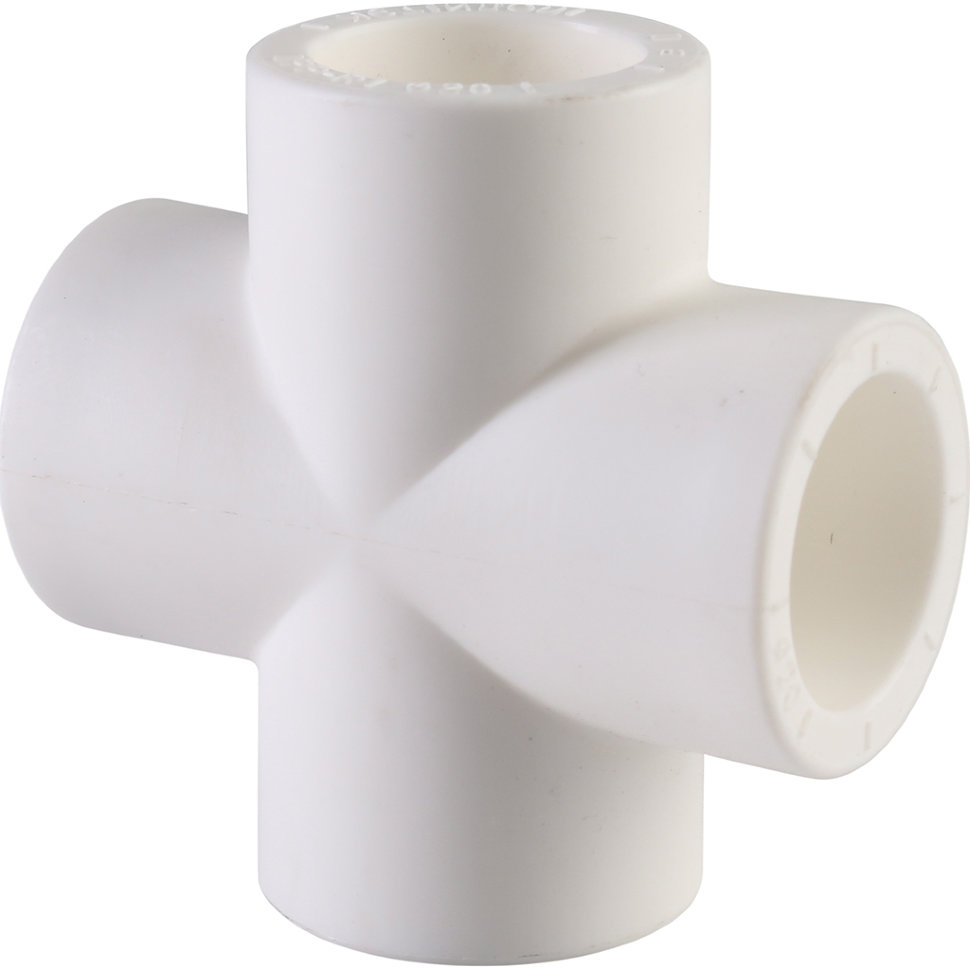

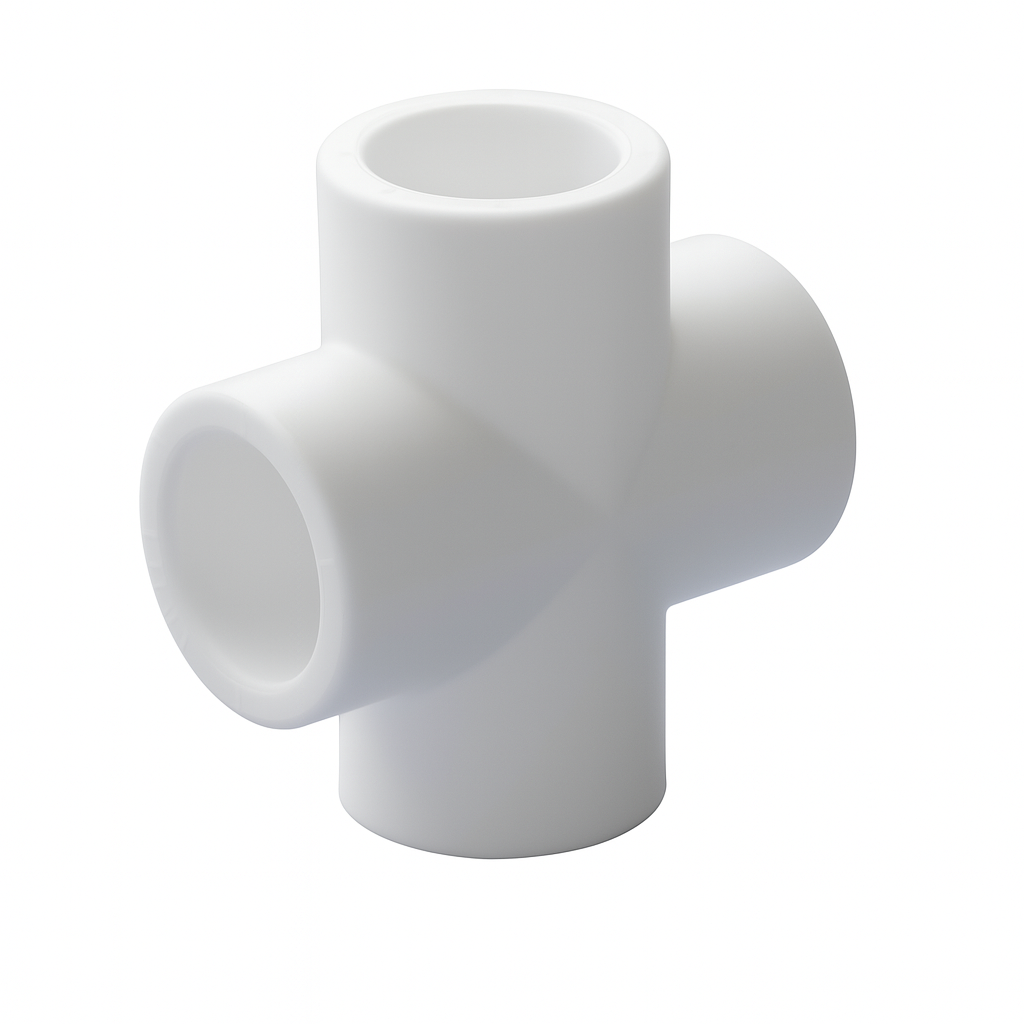

Обычная

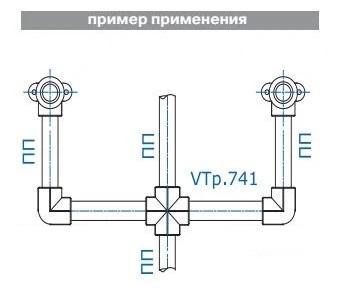

Подходит для стандартного узла из четырёх полипропиленовых линий. Для серии VTp.741.0 производитель указывает соединение четырёх труб равного диаметра методом раструбной сварки.

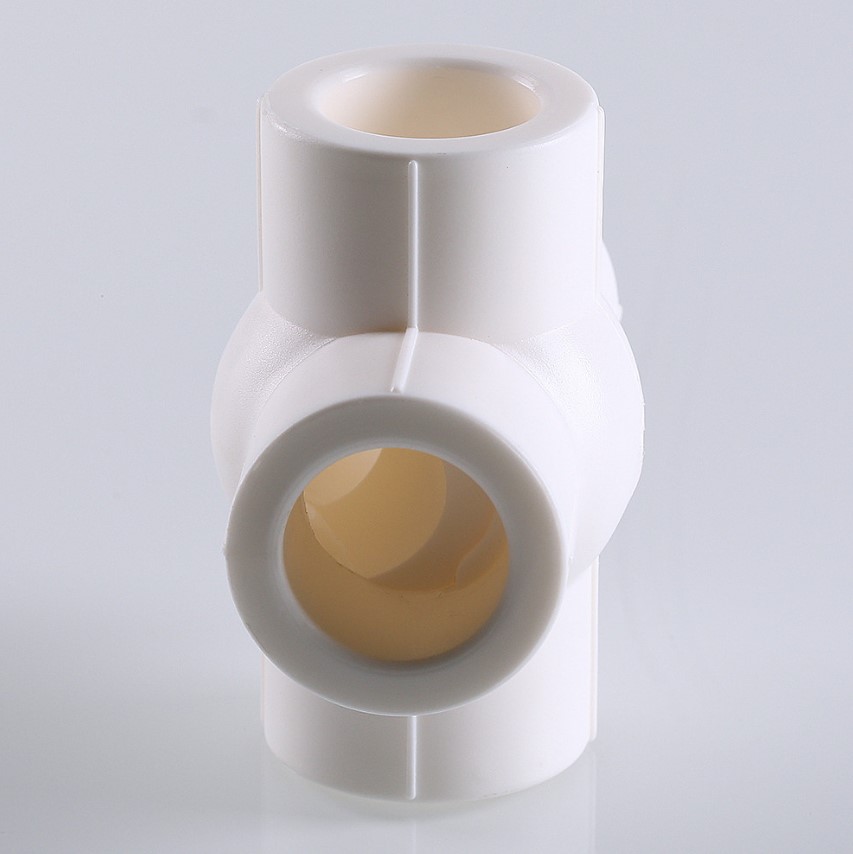

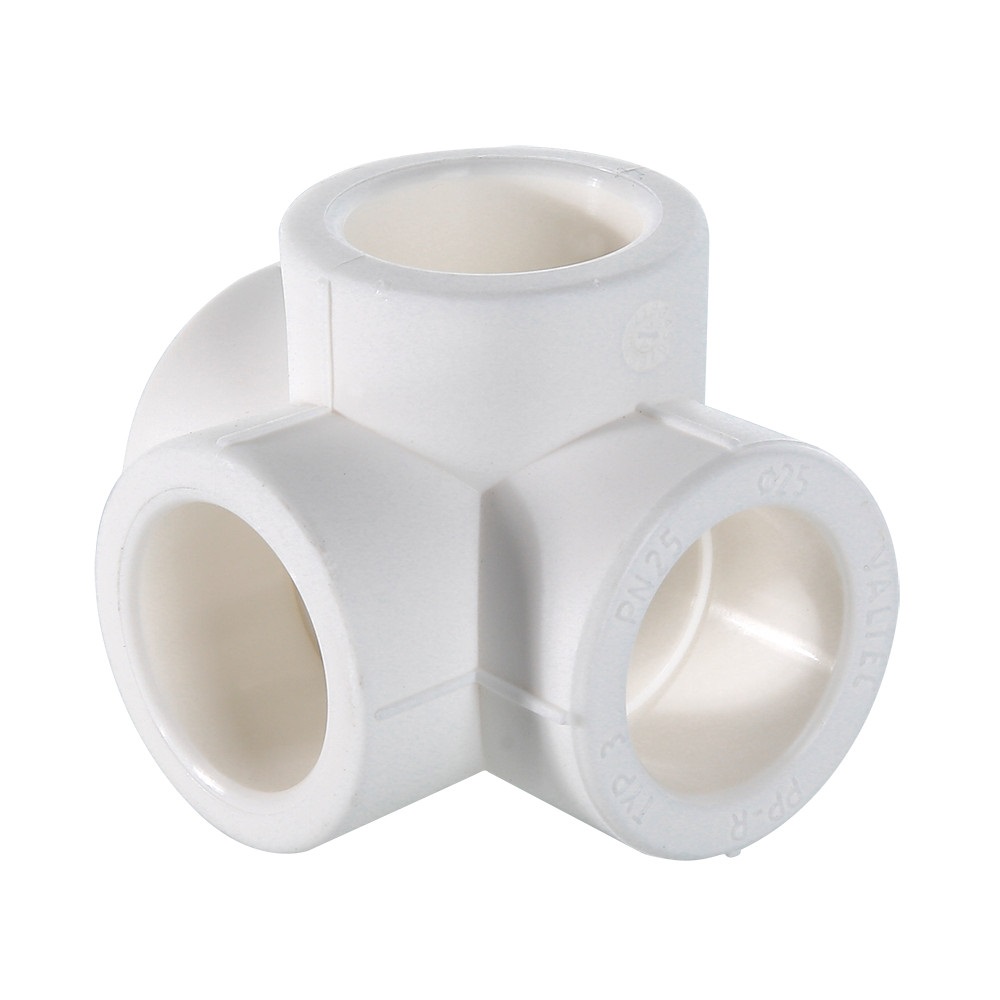

Двухплоскостная

Используется, когда присоединяемые трубы должны располагаться в двух взаимно перпендикулярных плоскостях. Это позволяет создавать более сложную пространственную разводку.

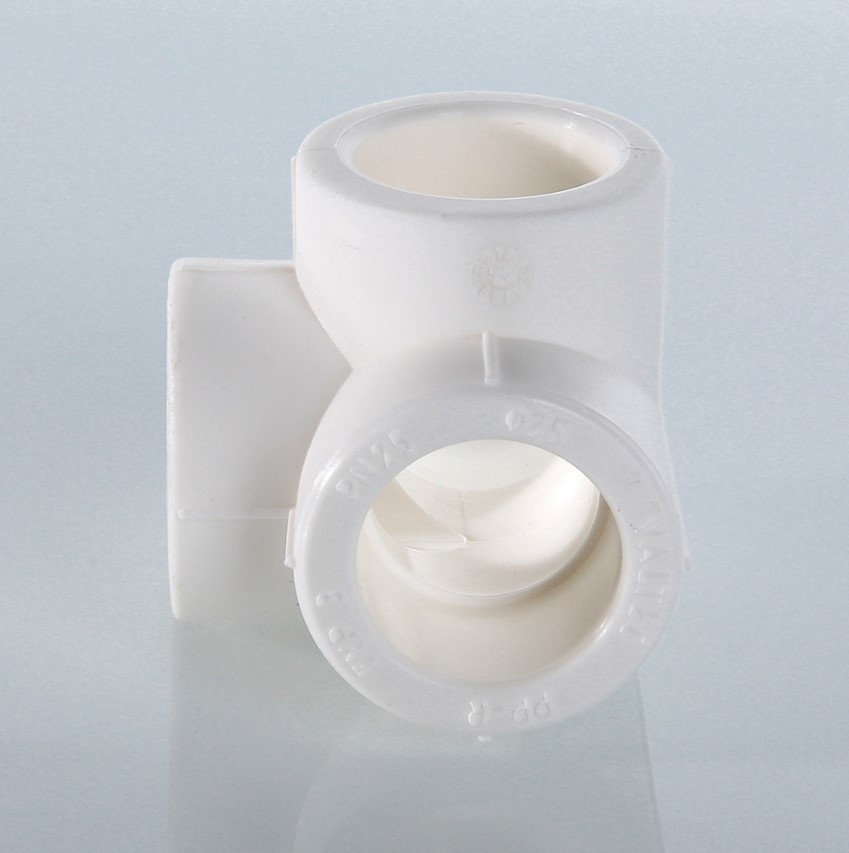

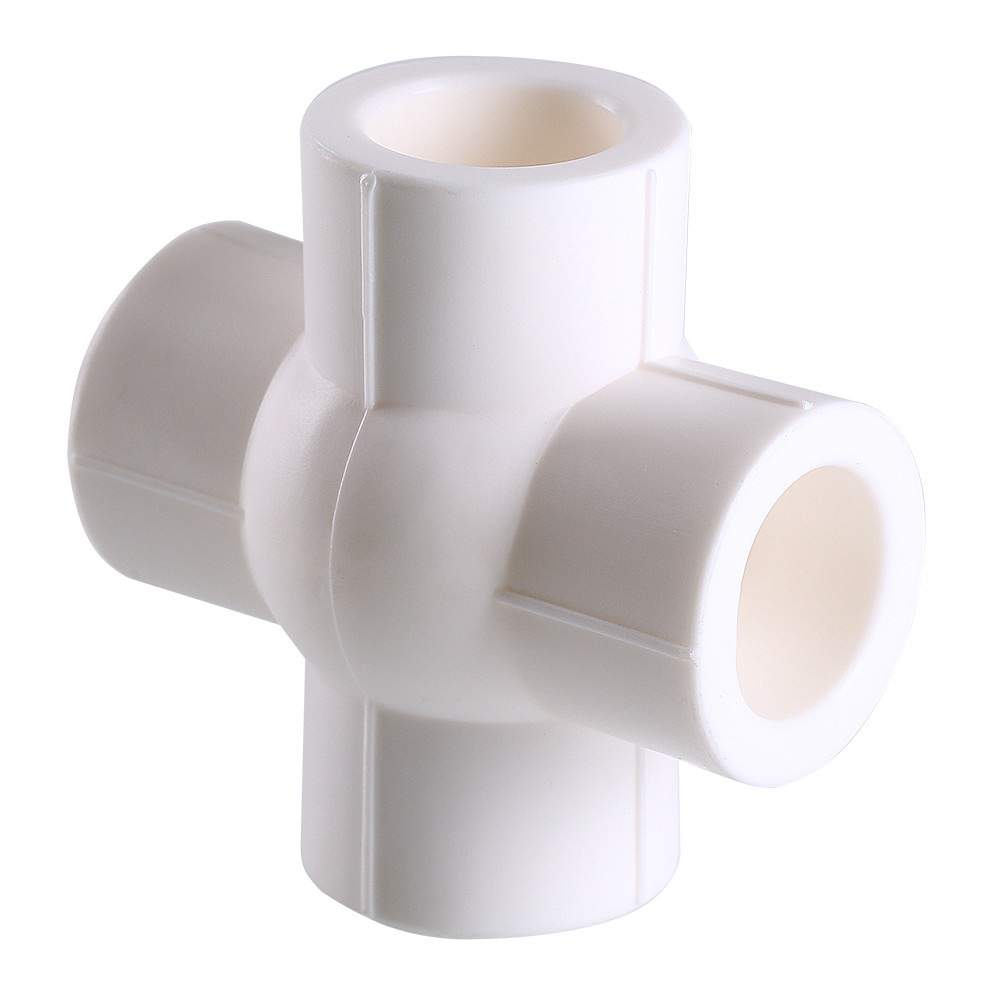

Пересечение в одной плоскости

Компланарное исполнение предназначено для организации пересечения трубопроводов при специальной геометрии узла. В ассортименте «РеСан» представлена модель VTm 20 мм.

Альтернатива обводу

Для серии VTp.775 производитель прямо указывает возможность создания пересечения трубопроводов в одной плоскости с заменой отдельного обвода.

20–25 мм

В размерах 20 и 25 мм представлены обычные крестовины и двухплоскостные модели. Размер 20 мм также есть у компланарной крестовины VTm.

32–40 мм

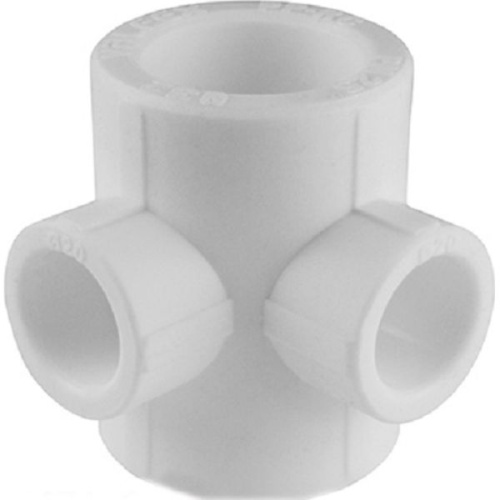

В каталоге есть обычные и двухплоскостные варианты. У VALFEX присутствуют модели с комбинациями 32×20×20×32, 32×25×25×32, 40×20×20×40 и 40×25×25×40 мм.

50 мм

В текущем списке товаров представлена обычная полипропиленовая крестовина VTm 50 мм.

• размер всех четырёх присоединений;
• расположение труб относительно друг друга;
• обычная или двухплоскостная модель нужна;
• не требуется ли компланарное исполнение;
• есть ли переход между диаметрами;
• доступное пространство для монтажа.

• рабочее давление системы;
• рабочую температуру;
• совместимость с используемыми ПП-трубами;
• способ соединения конкретного изделия;
• расположение соседних фитингов;
• полное обозначение выбранной крестовины.

Выбирать по одному диаметру

У моделей с разными присоединениями необходимо учитывать все четыре размера. Первого числа в обозначении недостаточно.

Путать обычную и двухплоскостную модель

Они предназначены для разной пространственной геометрии трубопровода. Тип необходимо определять по фактической схеме разводки.

Не учитывать монтажное пространство

Специализированная крестовина может занимать больше места или иметь другую форму по сравнению с обычным фитингом.

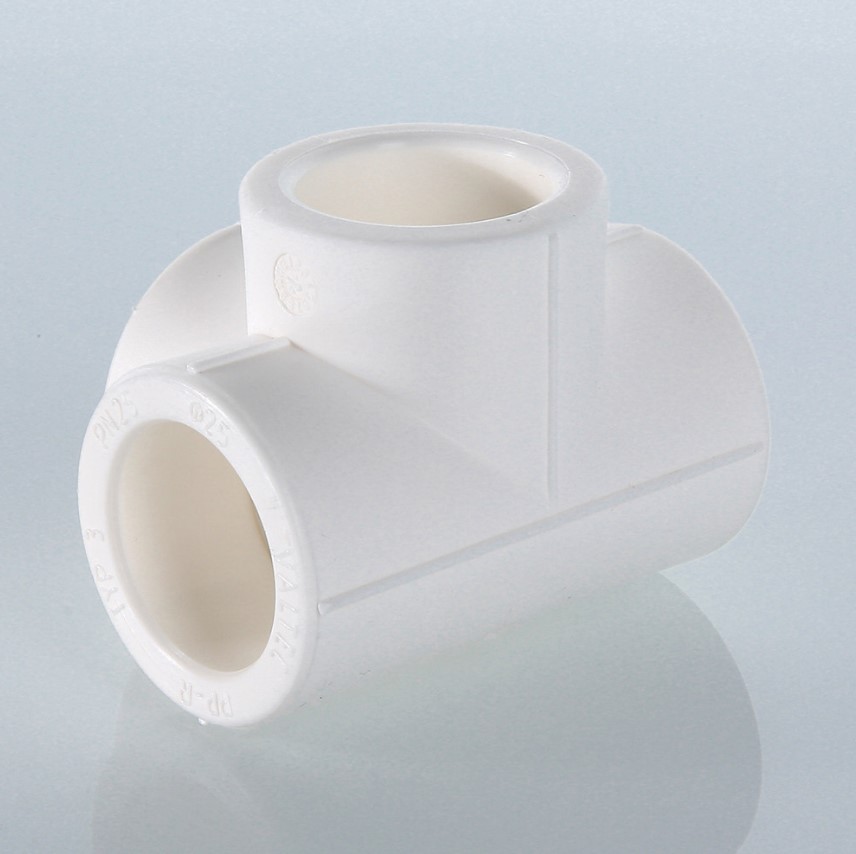

Путать крестовину с тройником

Тройник формирует три присоединения, а крестовина — четыре. Эти фитинги предназначены для разных схем разветвления трубопровода.
