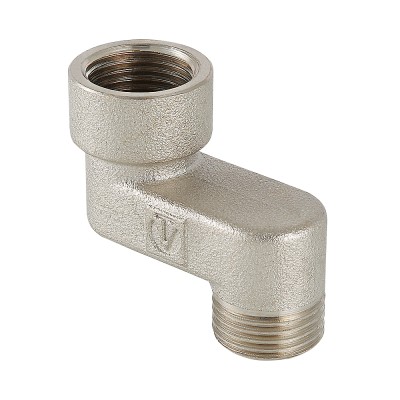

Латунные резьбовые эксцентрики

1/2 дюйма

В текущей выдаче представлен вариант с внутренней и наружной резьбой и смещением осей 30 мм.

3/4 дюйма

Представлены исполнения со смещением 20 и 30 мм.

1 дюйм

Доступны модели со смещением осей 20 и 30 мм.

Внутренняя резьба

Одна сторона эксцентрика соединяется с ответным элементом, имеющим наружную резьбу соответствующего размера.

Наружная резьба

Вторая сторона предназначена для соединения с совместимой внутренней резьбой.

Латунь

Представленные эксцентрики серии VTr.094 производятся VALTEC из латуни марки CW617N.

Давление

Для серии производителем заявлено рабочее давление до 16 бар.

Температура

Допустимая температура рабочей среды для серии составляет до 130 °C.

Монтажные размеры

• размер внутренней резьбы;
• размер наружной резьбы;
• необходимое смещение осей;
• доступное пространство для монтажа;
• совместимость с ответными деталями.

Рабочие условия

• назначение трубопровода;
• рабочее давление;
• температуру рабочей среды;
• материал соединяемых элементов;
• правильность монтажа резьбового соединения.

Считать 20 или 30 мм второй резьбой

Это величина смещения осей, а не второй присоединительный диаметр.

Выбирать только по диаметру

Эксцентрики одной резьбы могут иметь разное смещение и поэтому отличаются по монтажной геометрии.

Не учитывать тип резьбы

Для текущих моделей требуется схема соединения внутренняя/наружная резьба.

Затягивать соединение с перекосом

Резьбовые элементы необходимо собирать соосно относительно соответствующих соединительных поверхностей и без чрезмерного усилия.
