Латунные резьбовые удлинители

ВР / НР

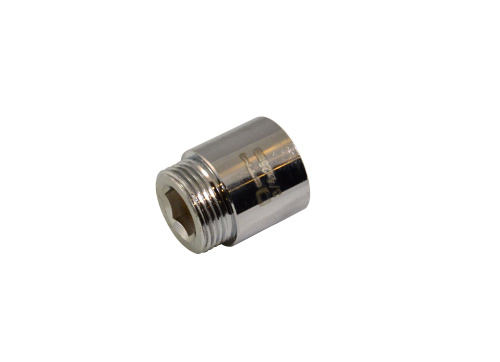

Внутренняя резьба с одной стороны и наружная с другой. Это основная схема среди представленных удлинителей.

НР / НР

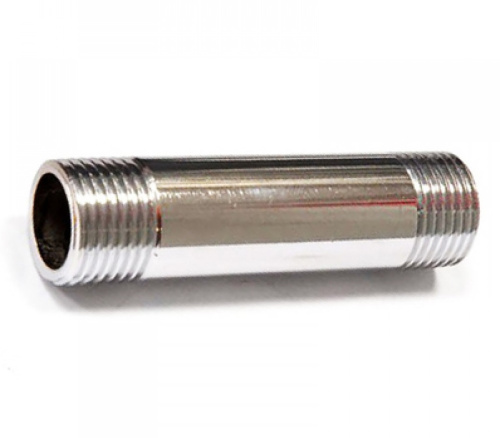

Наружная резьба с обеих сторон. Такие модели также используются для увеличения вылета, но требуют другого ответного соединения.

Трубная / метрическая

Специальные модели могут сочетать разные стандарты резьбы, например наружную трубную 1/2" и внутреннюю метрическую M22.

10–25 мм

Компактные удлинители для небольшого выноса точки резьбового подключения.

30–50 мм

Один из наиболее представленных диапазонов длины в текущей категории.

60–100 мм

Удлинённые исполнения для узлов, где точку подключения необходимо вынести на большее расстояние.

Монтажные размеры

• размер первого резьбового присоединения;
• тип первой резьбы;
• размер второго присоединения;
• тип второй резьбы;
• длину удлинителя.

Исполнение

• материал;
• тип покрытия;
• рабочее давление;
• рабочую температуру;
• совместимость с ответным резьбовым узлом.

Путать длину со вторым диаметром

Запись 1/2" × 50 мм обычно означает резьбу 1/2 дюйма и длину 50 мм, а не переход между двумя размерами.

Не учитывать тип резьбы

Удлинители ВР/НР и НР/НР одинакового диаметра подключаются по-разному.

Не проверять длину

Излишне длинный или слишком короткий удлинитель может не соответствовать геометрии монтажного узла.

Не замечать специальную резьбу

У отдельных моделей второе подключение может быть метрическим, например M22, а не трубной резьбой того же размера.
